簡介
開啟橋是橋跨結構可以移動或轉動的橋梁。當江河水面有船舶航行而固定式橋梁不能建造在通航凈空之上時，開啟橋是最好的選擇。為了減輕開啟結構的重量，開啟橋大多采用鋼結構。常用的開啟橋有立轉橋、升降橋、平轉橋三種。
★ 可開啟屋面及鋼橋

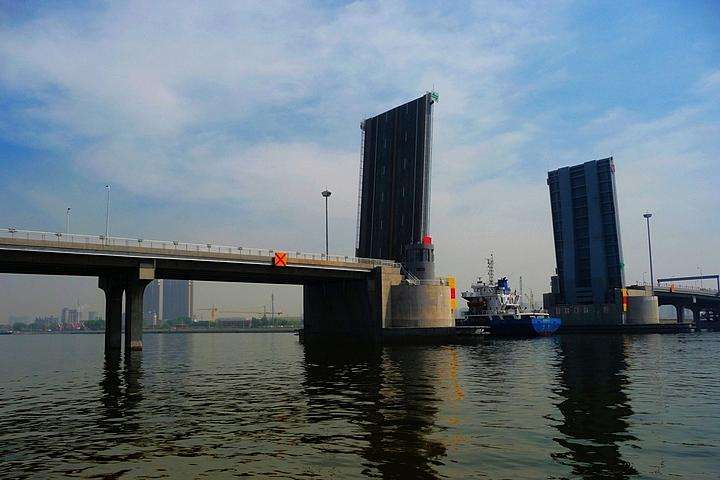

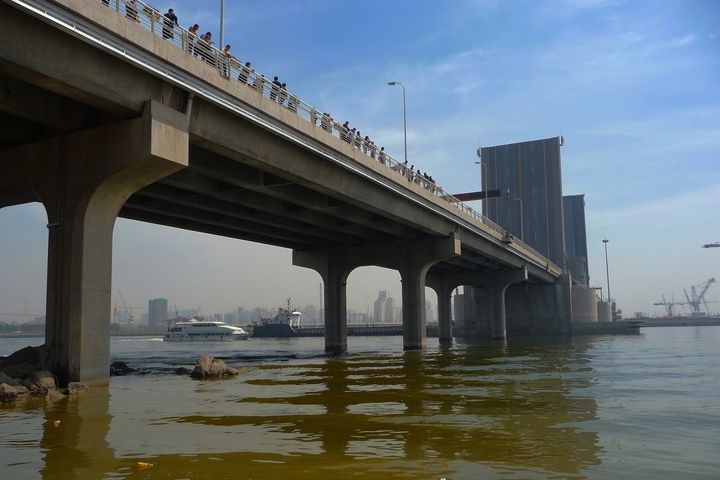

天津海河開啟橋橫跨海河下游、連接天津于家堡金融區和響螺灣商務區，該橋是目前世界上最大的立轉式開啟橋之一，也是亞洲同類橋梁中規模最大的。
響螺灣海河開啟橋為連接于家堡和響螺灣的重要紐帶，也是繼海門大橋、海河大橋后，連接濱海新區海河兩岸的第三座橋梁。

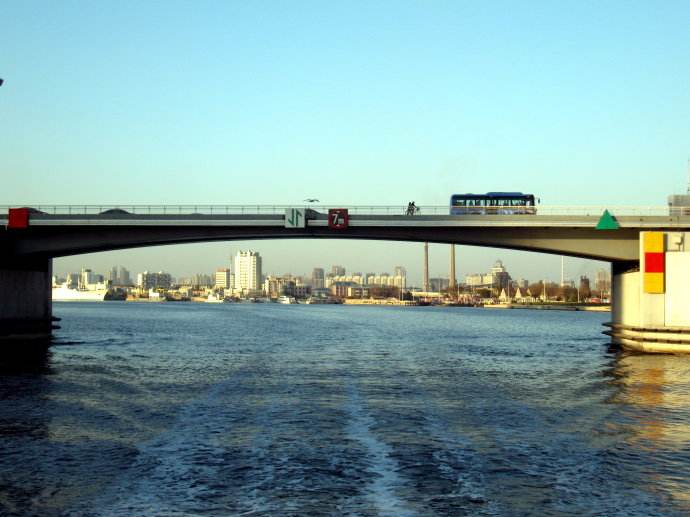

響螺灣海河開啟橋全長868.8米，為雙向4車道,其中主橋為開啟橋，結構設計為立轉式鋼結構懸臂梁，其中值得一提的是，這種設計大大提高了開啟速度，其每完成一次開啟閉合都僅需 3分多鐘，如此快速的“反應”對于緩解海門大橋“提橋”所造成的車流擁塞，將“立竿見影”。該橋主跨76米，凈跨為68米，為亞洲同類最大跨度開啟橋，橋梁轉動半徑為38米、橋梁開啟最大角度85度，橋下通航凈寬度68米，在不開啟狀態下其凈空大于 7米，開啟時凈空超過27米，是目前國內開啟跨度最大的開啟橋。這是一個浩大的重量級工程，從它的一些重要工程數據上便可窺之一二。全橋需要鉆孔灌注樁基礎總計 226根、墩臺總計27個，鋼筋砼箱梁總計 122片，混凝土總量44457.45立方，鋼筋4576.9噸，鋼絞線278.04噸，鋼箱梁重1638噸，球墨鑄鐵配重1730噸。該橋造價約為2.5億元。
響螺灣海河開啟橋為“時起時臥”的動感橋梁，經常處于變形、位移、振動的“狀態”之中，這要求鋼橋面鋪裝材料具有極高的粘結力、抗剪切力、自身重量輕的特點，施工難度大，國內無經驗借鑒。為此，項目部聯合高等學院進行技術攻關。最終選用陶粒環氧瀝青混凝土鋪裝、厚度為3厘米，屬國內首創，世界罕見，為今后同類橋梁施工開創先河。
響螺灣海河開啟橋與同類橋梁相比具有節能、環保、運行平穩、開啟速度快等顯著特點。
目前世界為數不多的雙葉立轉式開啟橋采用的測風系統為開環，僅僅可以從橋梁正面(或背面)兩個方向檢測風速，而海河開啟橋檢測風速則采用比較先進的閉環系統，可以從360度方向、全方位自動檢測風力，通過風力傳感器將信號傳給“中樞系統”——PLC，從而決定自動開啟還是自動鎖定。
為了保證“雙葉懸臂梁”開啟關閉同步進行，兩個操作室之間采用了工業以太網，通過水下光纜進行“聯絡”，確保東西鋼箱梁運動同步。
響螺灣海河開啟橋由天津市市政工程設計研究院設計，由中國鐵建十四局三公司承建，天津工程機械研究院精研公司參與設計和建造。
