簡介

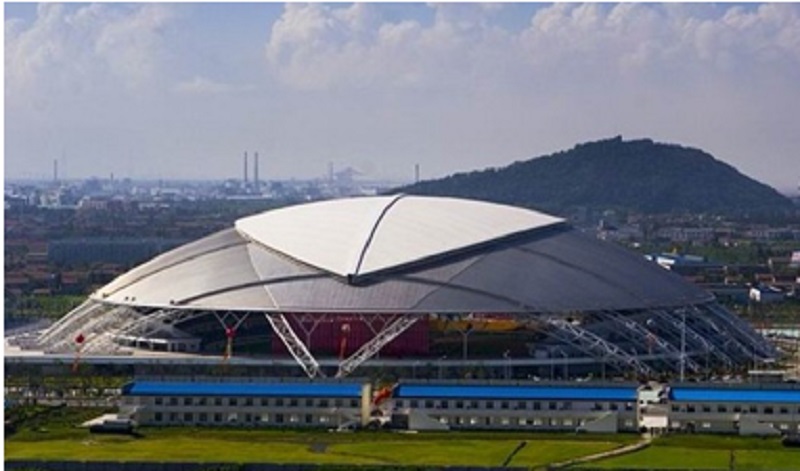

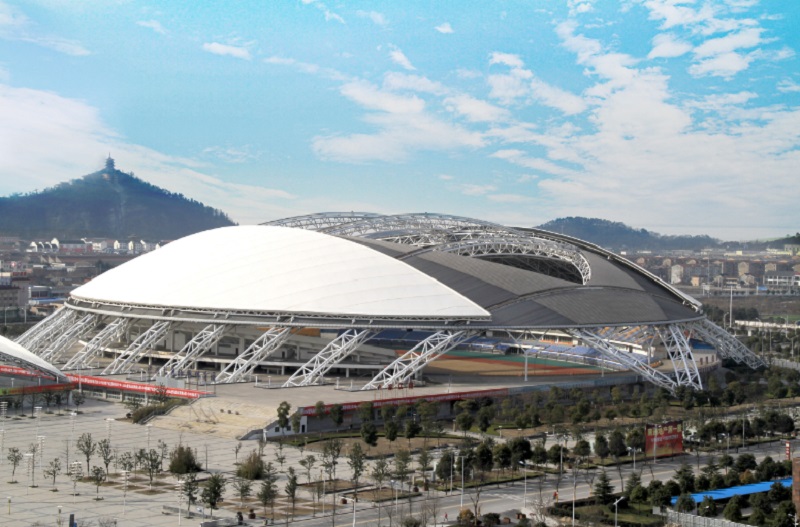

南通體育會展中心體育場是中國首個建成的具有大型開合屋頂?shù)臉藴鼠w育場，預計可容納30000名觀眾，是世界上第一例使用液壓技術的開合屋蓋工程，也是中國有史以來規模最大、功能最全、建設標準最高的現代化體育會展設施，更是南通市的標志建筑。
★ 可開啟屋面及鋼橋

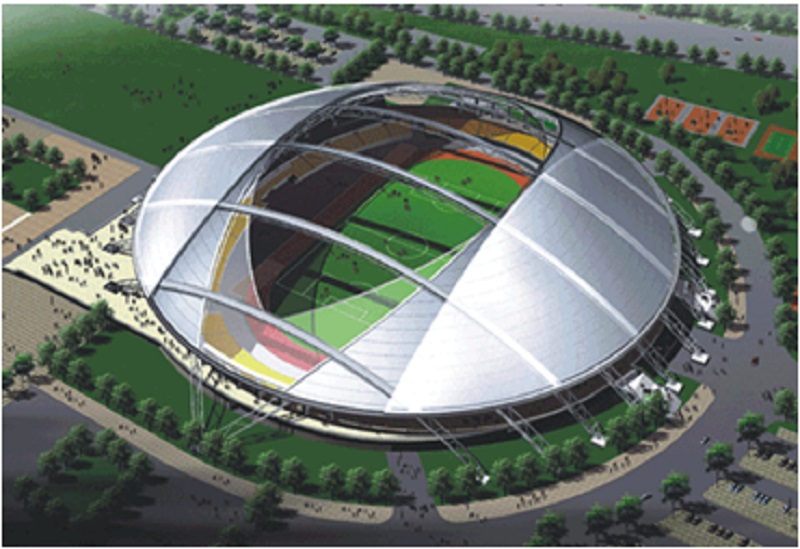

項目概況：屋頂水平投影面積為40470.8平方米，屋頂曲面總面積為42494平方米，其中開啟洞口面積為18163.4平方米，占屋頂總面積的42.7%；屋頂開啟洞口尺寸長度為200米×跨度為120米，活動屋頂由兩個球面屋蓋組成，單個活動屋蓋尺寸長度為200米 ×跨度為60米，單個活動屋蓋重量達1200噸，單個活動屋蓋移動距離為60米。
技術優勢：由于體育場屋頂是球面形狀結構，公司的技術團隊采用了先進的機電液控制方案設計，采用有液壓裝置的臺車解決了多點支撐超靜定問題，以及由于鋼結構撓曲變形所引起的活動屋蓋與固定屋蓋的適配性問題。2片活動屋蓋為多跨支撐的球面單層網殼，支撐活動屋蓋是44臺有液壓裝置的行走臺車，8臺額定拉力136噸的卷揚機通過16根直徑64毫米的鋼絲繩驅動活動屋蓋行走。

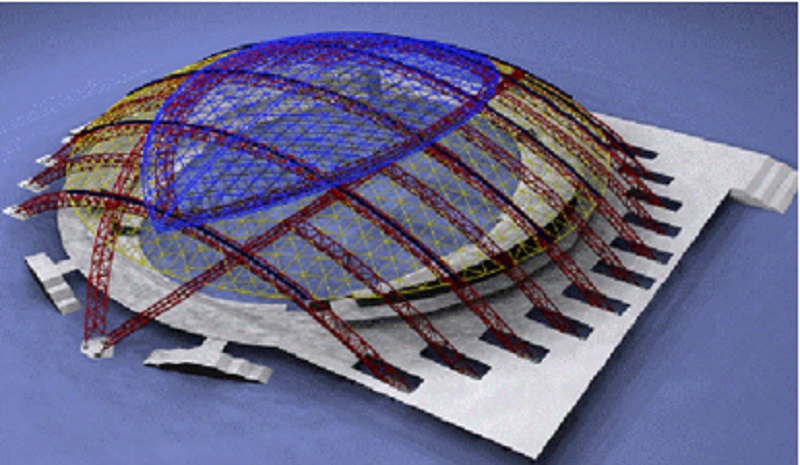

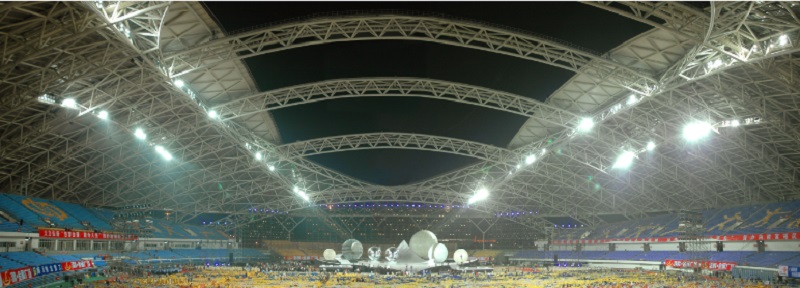

屋頂結構特點：屋頂結構體系主要劃分為固定部分和活動部分；固定屋頂采用拱支單層固定網殼結構，屋頂結構上層桿件的節點位于半徑204米的球面上原理設計安全可靠；活動屋蓋采用由移動臺車多點支撐的多跨軌道單層移動網殼結構，活動屋蓋結構分桿件的節點位于半徑206.8米的球面上原理設計穩固可靠安全。
南通體育會展中心于2006年8月8日竣工驗收。
