一、工程概況
萬科五里坨翡翠山曉幕墻工程，是北京盛世維公司2018年承建的尖端集成建筑項目之一
工程位于北京石景山五里坨，占地約為9000m2,建筑總面積為2700m2。由售樓處、樣板間、接待室、景觀塔、鋼連橋等項目組成.

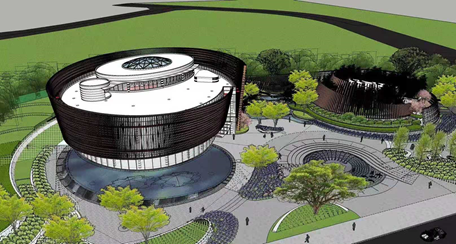

工程效果圖
公司主要承接了售樓處的幕墻、屋面網殼鋼架、玻璃采光井、不銹鋼吊頂及樣板間景墻、接待室等項目。其中：售樓處使用性質前期為售樓處，后期為劇場。建筑面積2300m2，地上三層（建筑高度19.1米），建筑物為橢圓體。主體為鋼結構框架，屋頂為球形網架，中間部分屋面為橢圓半球面網殼鋼架、玻璃采光頂。外裝修為雙層幕墻，內側一層為全玻璃幕墻，二層為鋁合金明框玻璃幕墻，層間為鋁板，一層四周頂棚采用鏡面不銹鋼吊頂。外側為不等高斜螺旋鋁板葉片組成，最高17.5米， 寬度500mm，格柵剖面為子彈頭型.

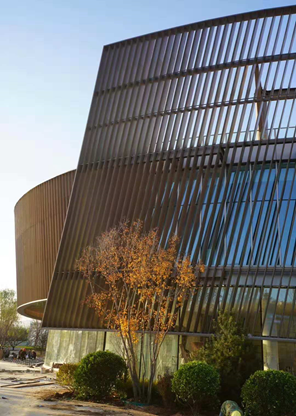

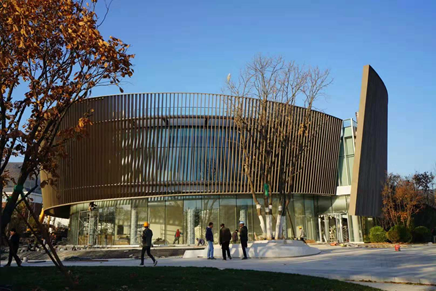

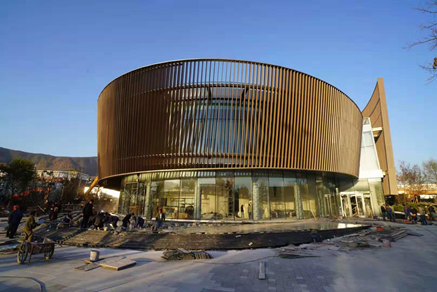

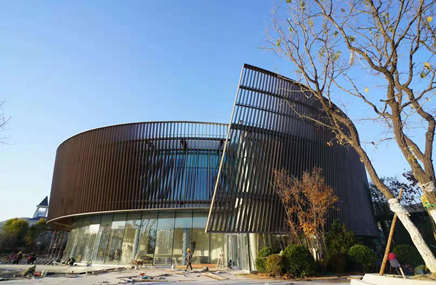

售樓處實景圖
樣板間景墻為不等高雙曲面穿孔鋁板.

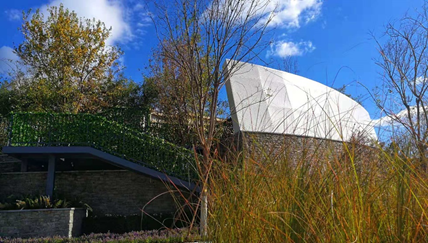

樣板間景墻實景圖
接待室結構為鋼框架，外墻及頂棚為全透明中空玻璃.

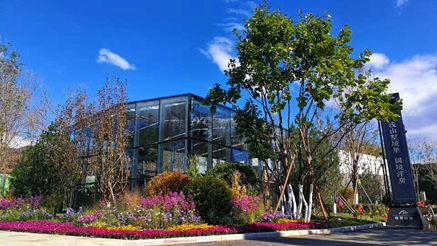

接待室實景圖
工程包括玻璃幕墻2000m2、各層間鋁板1200m2、鏡面不銹鋼板380m2，外側格柵鋁板6500m2，穿孔鋁板180m2，共計鋁板玻璃幕墻面積12000m2。使用各類型鋼210余噸。
二、本工程尖端集成的五大特點
1、國內罕見的超高超寬吊掛式格柵鋁板：最高17.5米，寬度500mm，格柵剖面為子彈頭型。吊掛荷載大且風荷載受力復雜，僅幕墻格柵龍骨承載節點深化設計就歷時兩個月，三家設計單位和甲方及我公司，五家合作伙伴合力而成，最后由北京市建筑設計院復雜結構研究所審核確定。
2、體系復雜：外立面由446片高度不同、空間角度不同的整體組成光滑不等高、斜螺旋的葉片組成，全程三維設計、深化、加工、安裝，全站儀全程跟蹤定位測量。
3、全程多個三維軟件設計：根據設計單位提供的skechup模型及定位坐標，我公司先采用犀牛軟件建成斜螺旋不等高曲面模型，導入BIM設計軟件REVIT再建模生成鋁板模型、導入TEKLA軟件生成鋼格柵模型，然后生成鋁板和鋼格柵的加工圖。
4、 BIM施工法：由于結構體系的復雜性與閉合性，無法采用現場復尺再加工的傳統方法，因為會因為誤差積累導致最終完成的斜螺旋與設計差異較大且不順滑。因此全程采用BIM施工法，從加工圖、加工到安裝，確保整體效果。

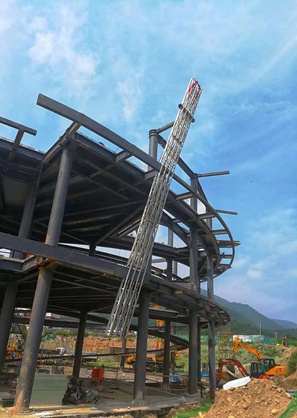

5、成組單元法安裝：由于單片格柵最高17.5m高，500mm寬，但僅有50mm厚，吊裝時會軟的像面條一樣，為保證吊裝安全且控制格柵變形，采用4片一組在加工廠組成一個空間單元整體，然后進行成組單元法進行安裝。

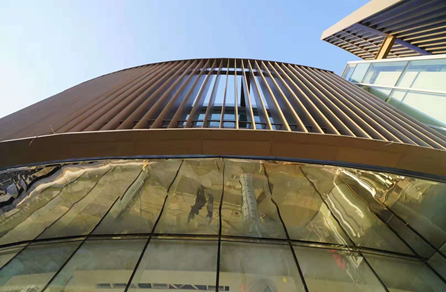

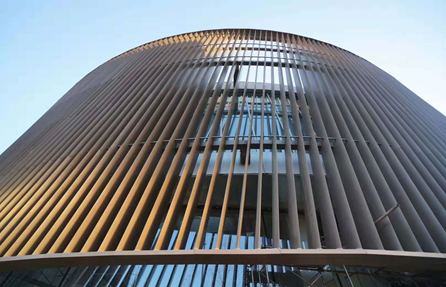

幕墻格柵特點
三、施工與工期
工程原定8月13日開工，計劃要求工期為75天，因種種因素工程遲遲不能按期開工，實際開始施工日期為8月23日。為滿足建設單位工期要求，公司各部門密切配合、周密組織；克服加工場地有限，合理排產、分散加工及運輸；克服現場工期緊、安裝難度大、多專業交叉、外界干擾多等困難，運籌帷幄，制定了切實可行的搶工措施及方案，對工程施工工序、周期進行了調整和壓縮，將原計劃工期由75天縮短至60天，最終保證了項目的順利實施。
施工方案研討

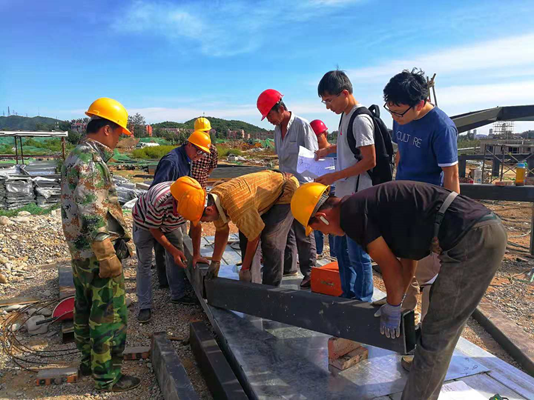

現場安裝指導
目前，工程交工在即。借著夕陽的余暉，走在建筑四周，上下前后，一步一景。整個售樓處顯得金光燦燦，無比富麗！
本工程交付又將成為盛世維公司在尖端集成建筑、空間雙曲面建筑道路上一座重要的里程碑項目！
